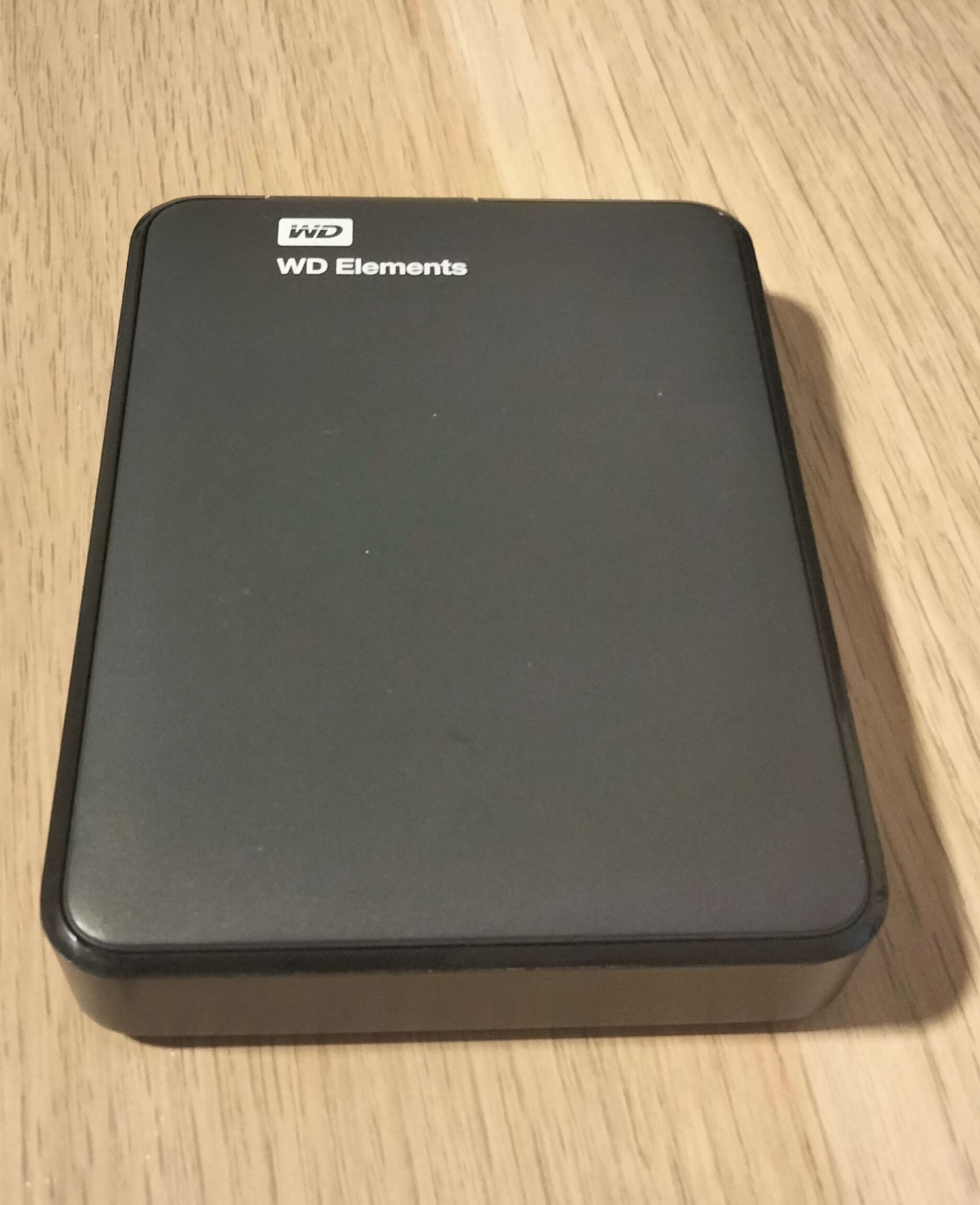

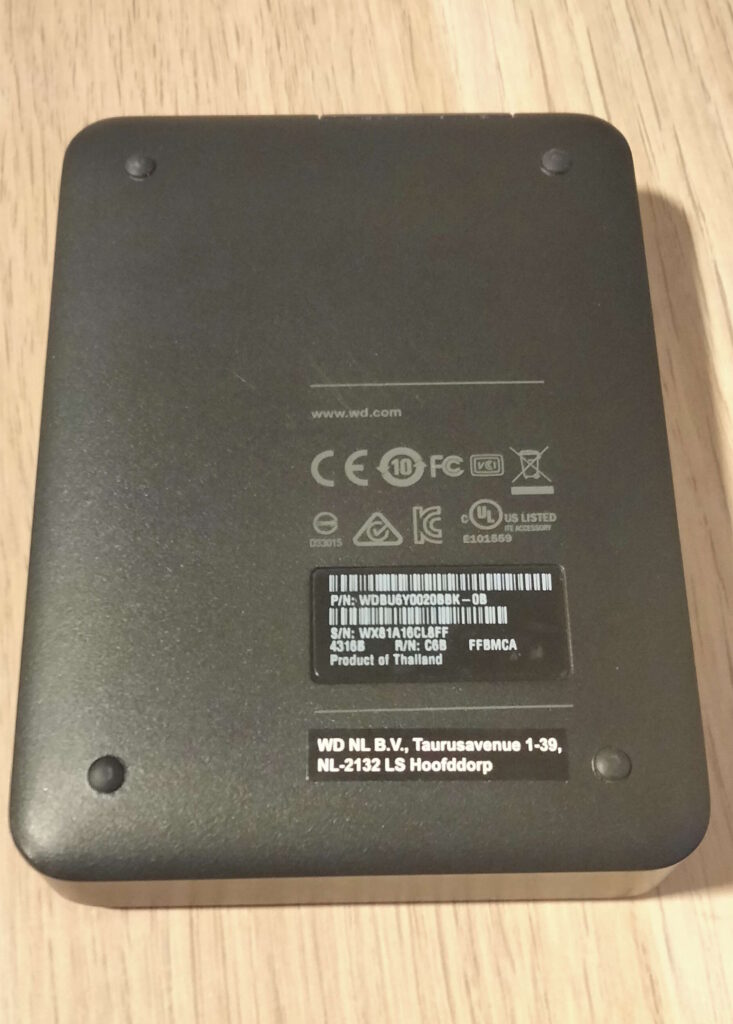

Il disco rigido in questione, con interfaccia USB 3.0, presenta un guscio esterno in plastica nera, come visibile nelle immagini:
All’interno, il disco da 2.5” è fissato al guscio mediante quattro viti e piedini in gomma, pensati per smorzare le vibrazioni.
Una volta estratto, si nota un involucro solido, al cui interno sono alloggiati i quattro piatti e le otto testine di lettura/scrittura.
LA CADUTA
Il proprietario ha riferito che il dispositivo è caduto da un tavolo. Dopo il tentativo di ricollegarlo, non mostrava alcun segno di vita. In questi casi, la tentazione di “provarlo” è comprensibile — ma va evitata a tutti i costi. Un tentativo di avvio può causare danni irreversibili: se le testine sono danneggiate, possono graffiare i piatti, trasformando i dati in polvere.
La prima azione da compiere? Rivolgersi ad un centro di recupero dati professionale che con strumenti idonei e all’avanguardia, è in grado eseguire una diagnosi del guasto in condizioni sicure e protette, riducendo al minimo il rischio di perdita definitiva dei vostri dati.
ALLA BAT-CAPPA!
Una volta ricevuto il disco, l’ho aperto nella cappa a flusso laminare e verificato come si presentavano i componenti all’interno.
I piatti erano in ottimo stato, lucidi, privi di graffi, residui o contaminazioni.

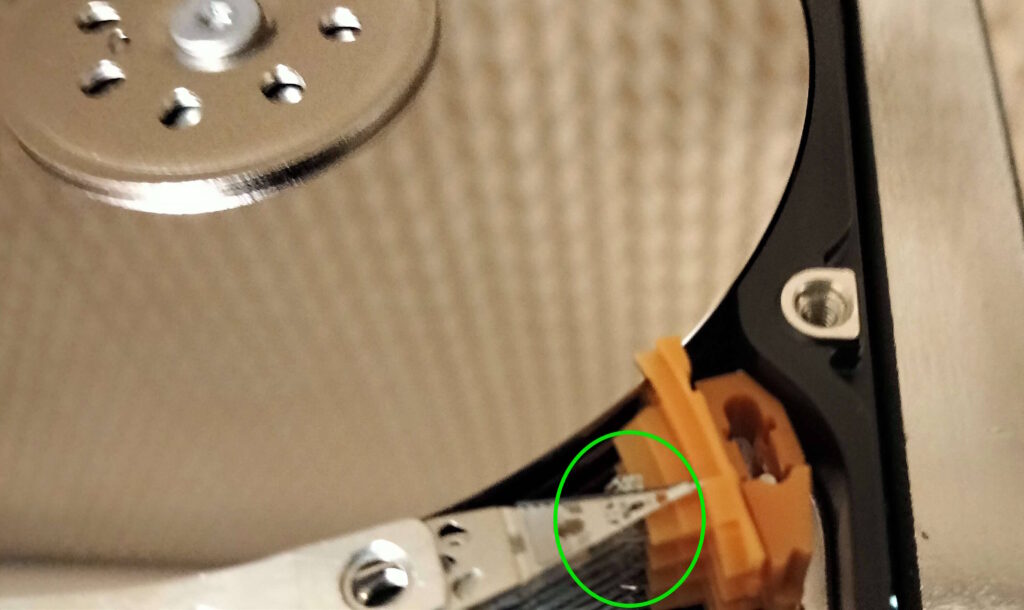

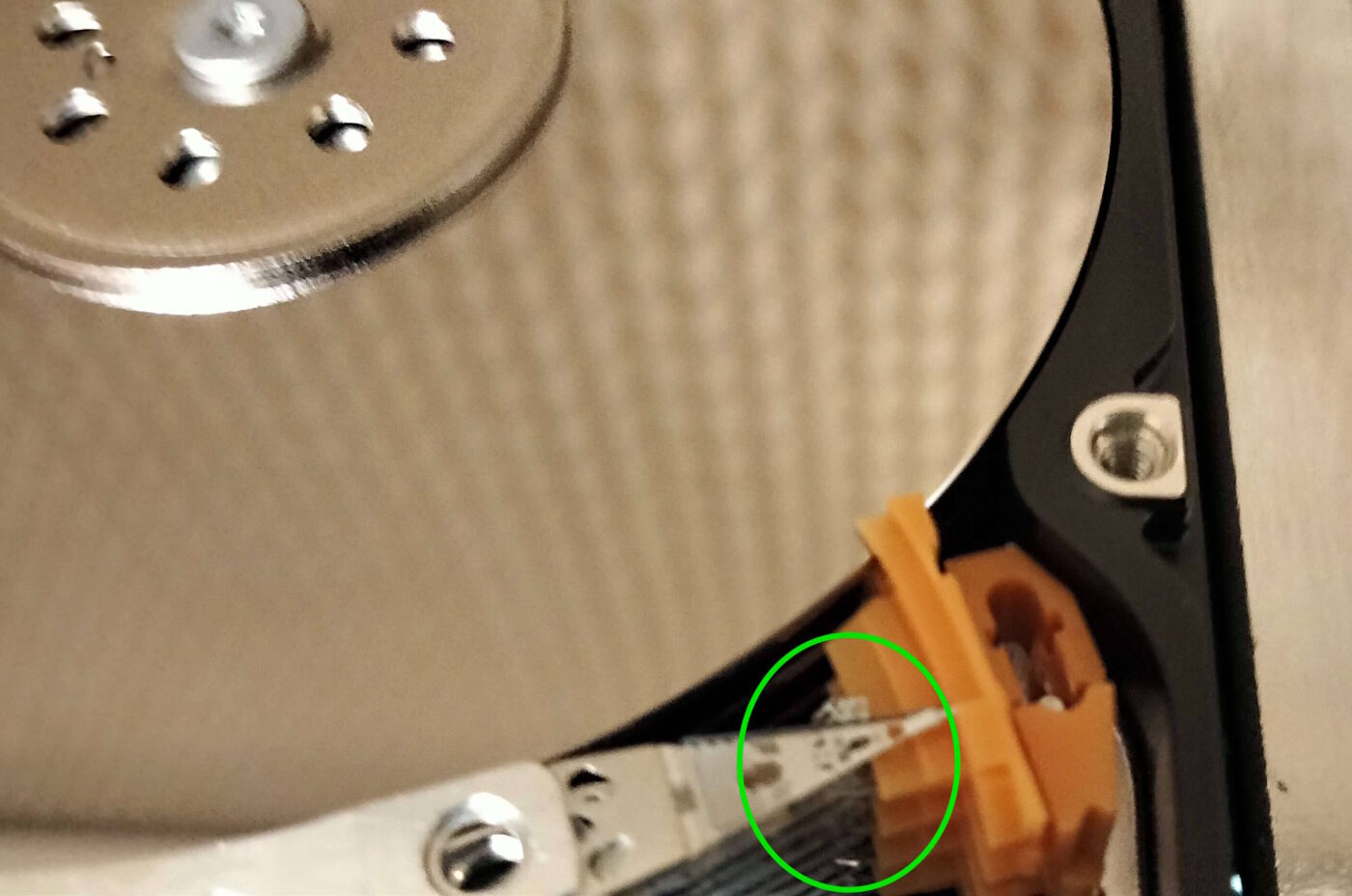

Le testine si trovavano nella parking ramp — la zona di riposo — ma con una sorpresa:

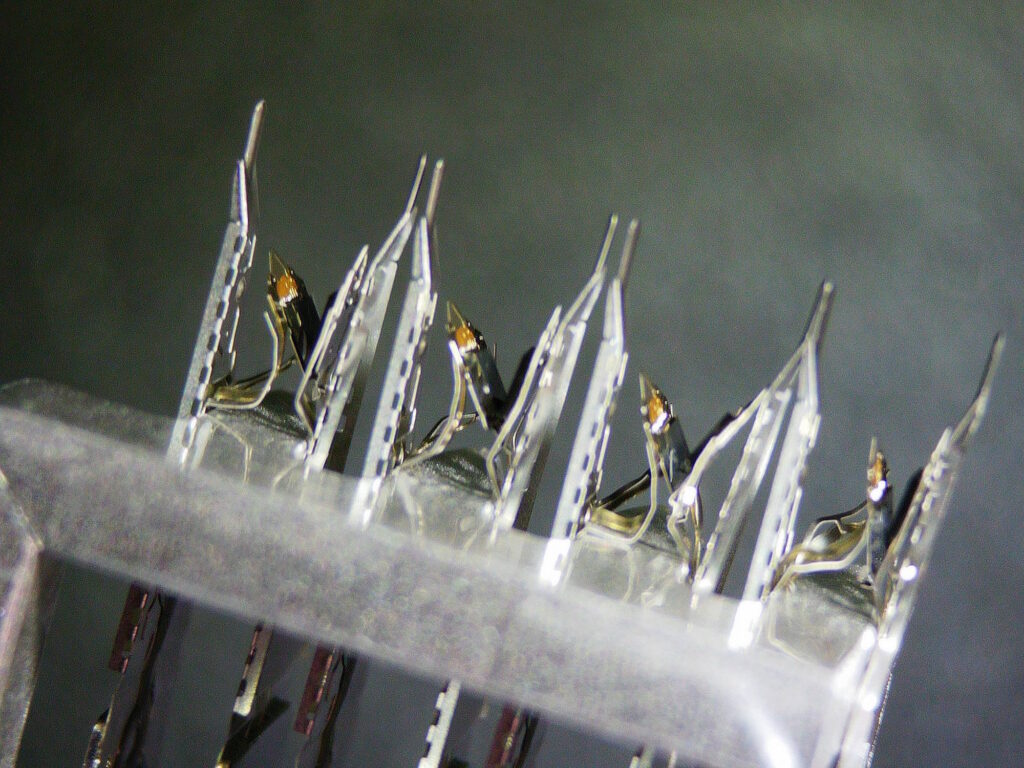

Sotto il microscopio, si confermava il danno:

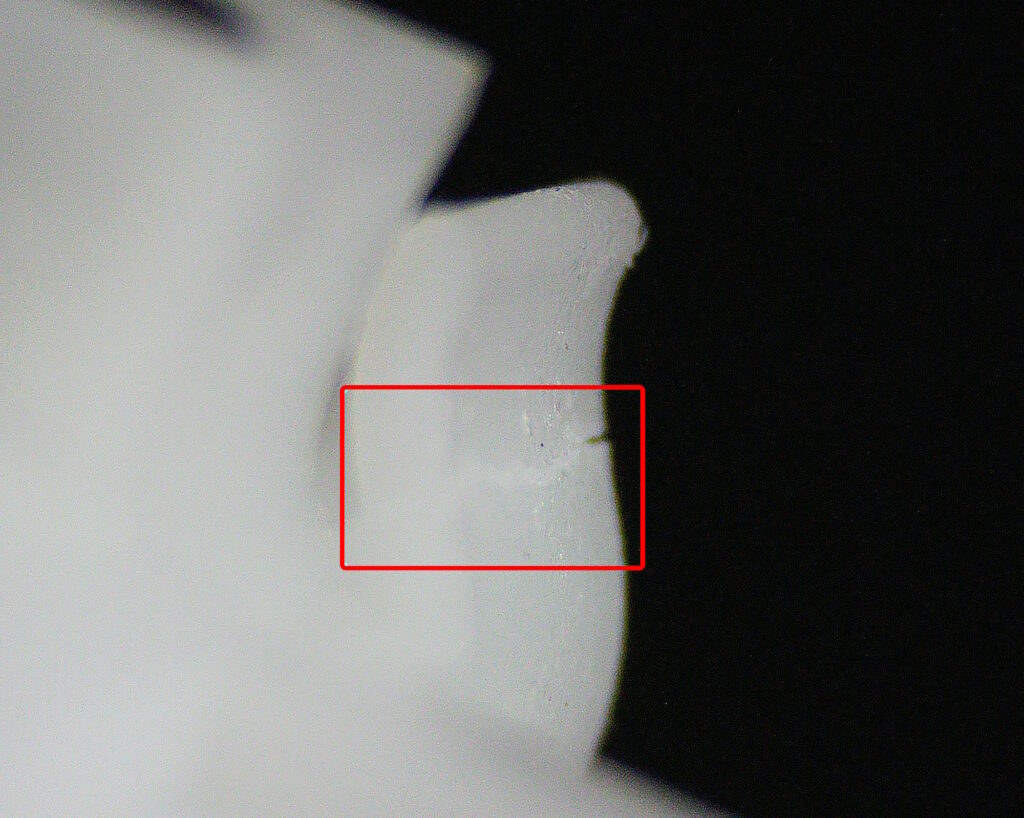

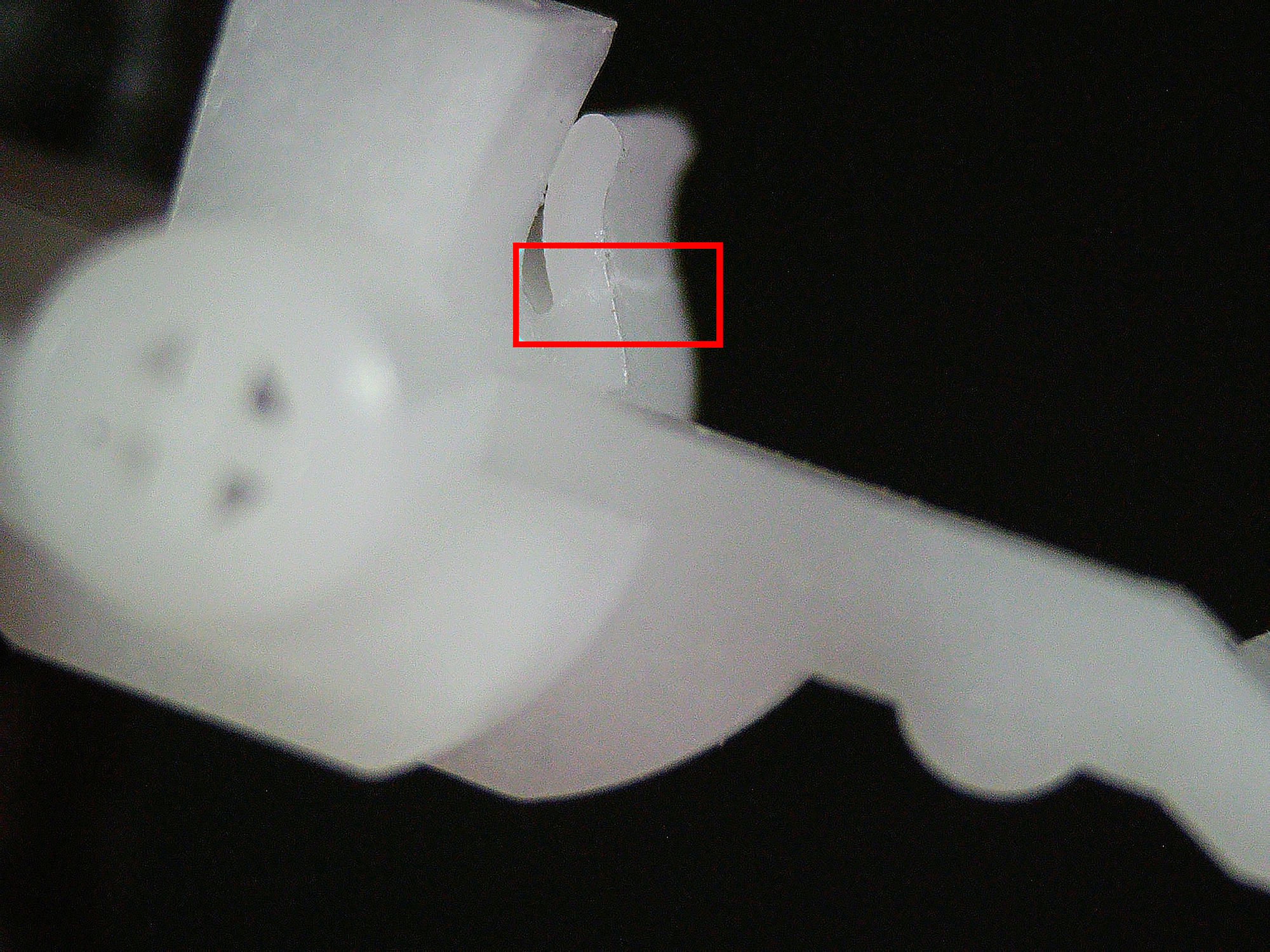

Anche il fermo in plastica del gruppo testine risultava rotto, con una frattura compatibile con un impatto meccanico (es. caduta).
ALLA RICERCA DEL DONATORE

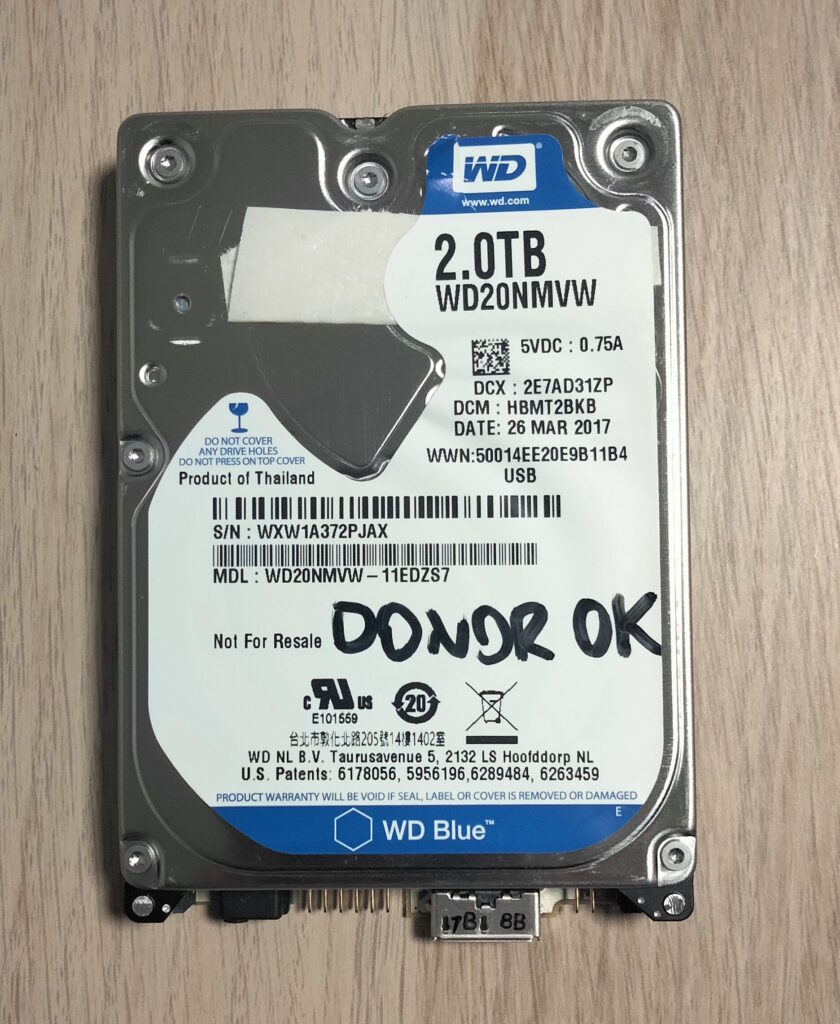

Per procedere, era necessario trovare un disco donatore compatibile con il disco paziente.
I requisiti da rispettare per un match valido includono:
- stesso modello
- stessa famiglia (nel nostro caso Shrek LT)
- stesso anno e mese di produzione
- stesso stabilimento di assemblaggio
- stesso firmware
In questo caso il modello, data e DCM differivano leggermente, ma il disco donatore risultava comunque utilizzabile.
CHE l’OPERAZIONE ABBIA INIZIO!
Ho smontato il disco donatore nella cappa a flusso laminare, prelevando:
- gruppo testine
- rampa
- fermo HSA
- filtro
- magnete
Tutti questi componenti sono stai trasferiti nel disco paziente.
Completata la fase di trapianto, è necessario effettuare un ulteriore passaggio: configurare il disco per utilizzare l’interfaccia SATA invece di quella USB nativa. Questa modifica è indispensabile per garantire l’accesso e il controllo completo del dispositivo, funzionalità che l’interfaccia USB non può assicurare.

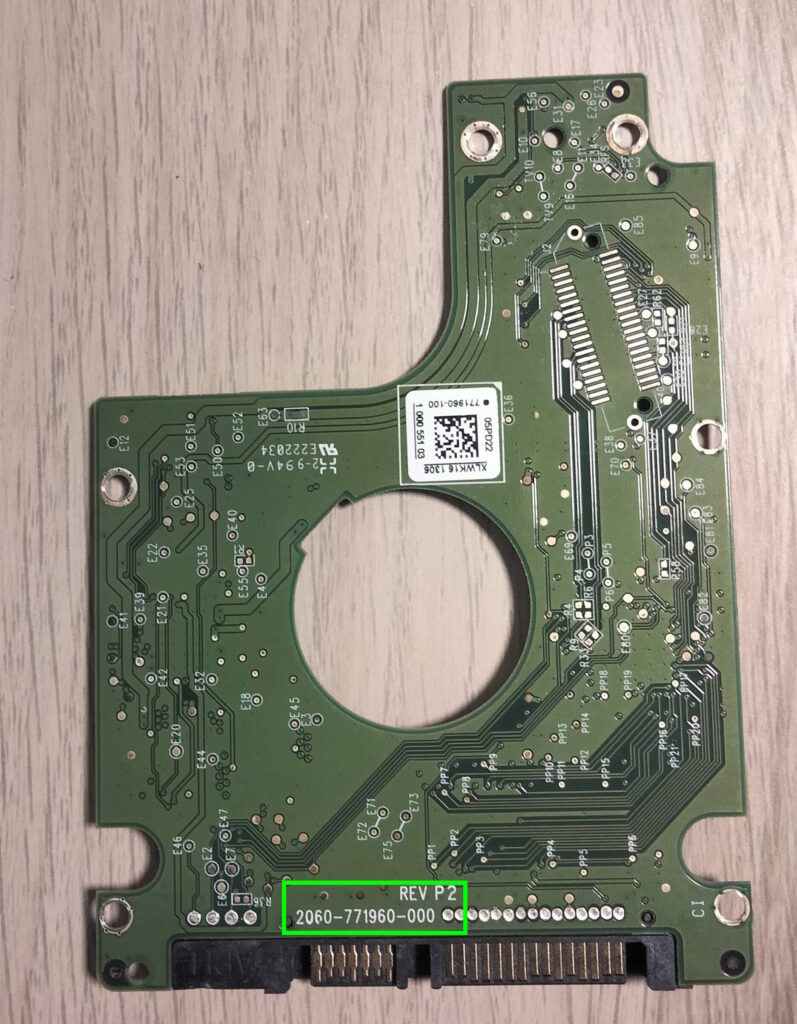

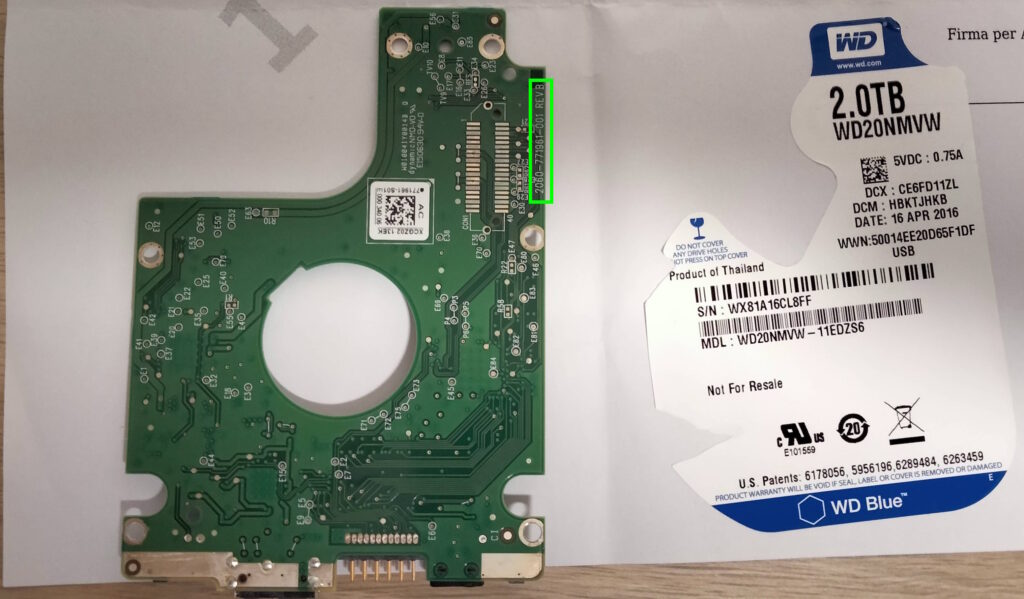

Per realizzare questa operazione, occorre sostituire la scheda elettronica originale con un PCB compatibile dotato di interfaccia SATA, prelevato da un altro disco donatore.

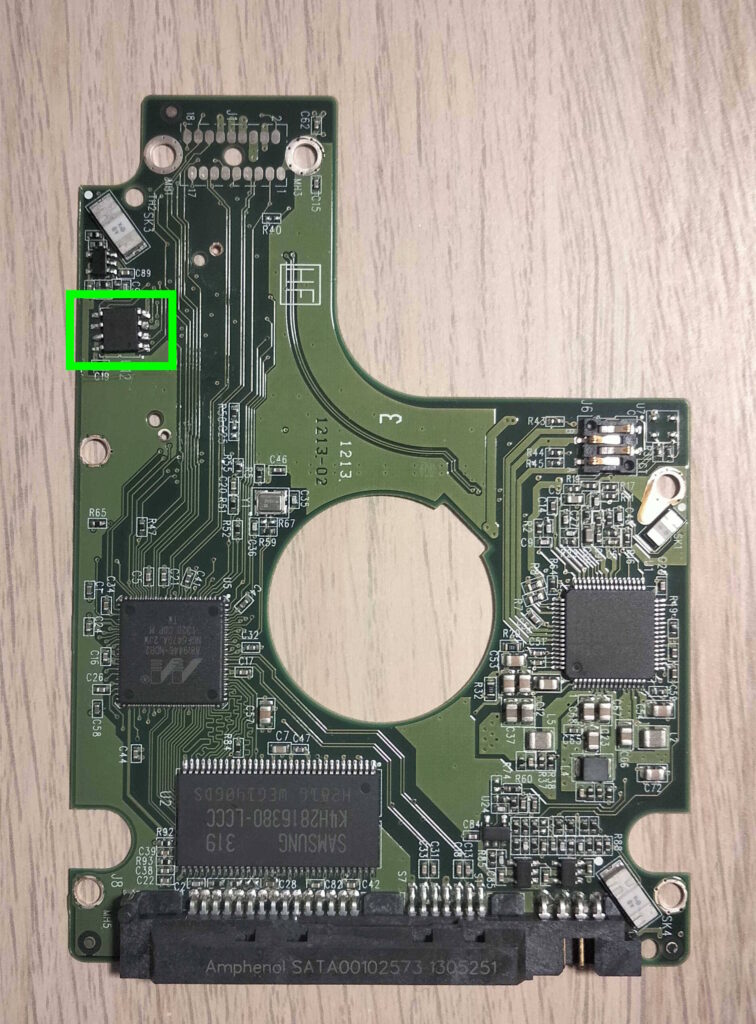

Ho dissaldato la ROM (chip U12) dal PCB USB del paziente e posizionato sul PCB SATA compatibile, garantendo così la conservazione della configurazione originale del disco.
RISULTATO FINALE E CONSIDERAZIONI
Dopo l’assemblaggio finale, ho collegato il disco al PC-3000 Portable Pro.
- Il disco si è avviato senza rumori anomali.
- È stato riconosciuto immediatamente.
- Ho salvato con successo la service area senza errori di lettura.
- Con il Data Extractor, ho potuto visualizzare l’intera struttura dei files e procedere al recupero dei dati, con un tasso di recupero del 98% (qualche bad sector qua e là).
Questo caso dimostra come, anche dopo un impatto fisico, sia possibile recuperare i dati — a condizione di agire con cautela e competenza.
Non tentate mai di avviare un disco che è caduto oppure danneggiato: affidatevi a professionisti con strumenti adeguati e ambienti controllati.
