Caduta e successive riconnessioni: un cocktail devastante per i vostri dati.
Il disco in oggetto si presenta come un drive esterno compatto, tascabile, dotato di interfaccia USB 3.0. Al suo interno è presente il disco Toshiba MQ04UBF100, un modello noto nel settore per la sua architettura firmware chiusa e poco documentata rispetto alle controparti Western Digital o Seagate.
Il dispositivo, come riportato dal cliente, è caduto sul pavimento mentre era spento. Nel tentativo di verificare se il disco fosse funzionante, ha provato a ricollegarlo ripetutamente al PC e alla TV. Dopo aver visualizzato brevemente alcune foto, il supporto ha smesso di rispondere, fino a non essere più riconosciuto da nessun sistema.
Purtroppo, i dischi moderni basati su tecnologia SMR (Shingled Magnetic Recording) – ormai lo standard per i drive consumer ad alta capacità e basso costo – possiedono un’architettura logica e fisica estremamente complessa e per questo motivo fragile quando il supporto è compromesso.
In caso di caduta o malfunzionamento, non bisogna MAI ricollegare il disco.
Ogni tentativo di alimentazione su un supporto già danneggiato rischia di amplificare a dismisura i danni logici (corruzione della SA e moduli annessi) e fisici (contatto testine-piatto), assottigliando così le chance di successo di un recupero.
Uno sguardo più da vicino

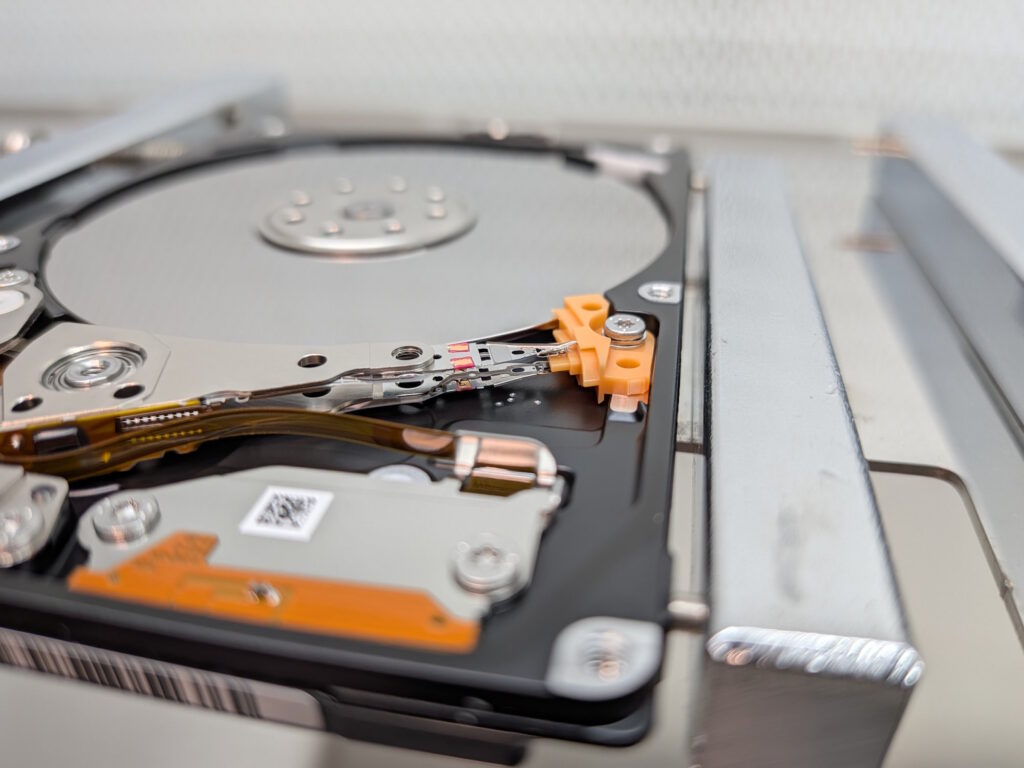

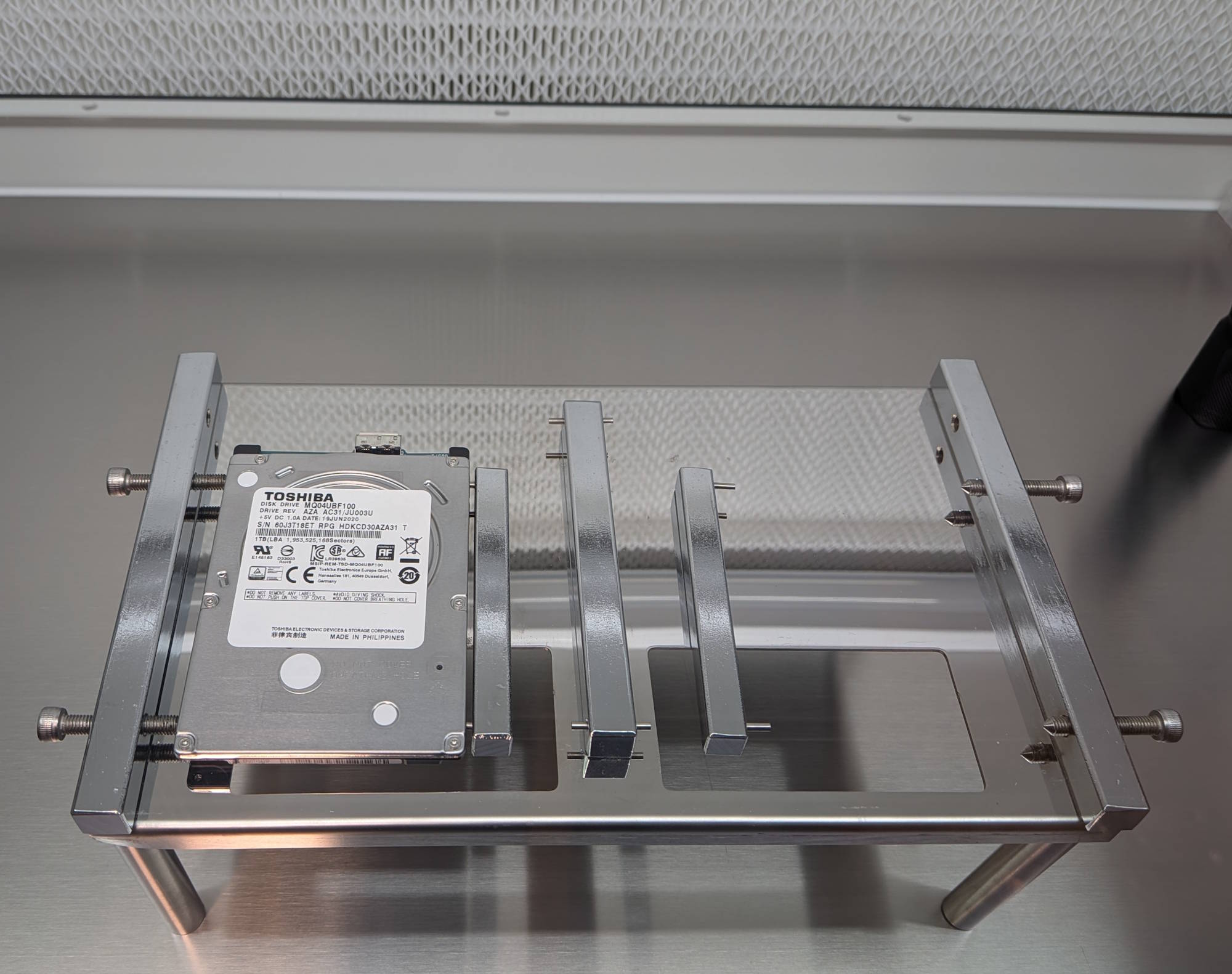

Prima di effettuare qualsiasi tipo di operazione, bisogna verificare che l’interno del disco sia visivamente in ottimo stato: viene estratto dalla sua scocca di plastica e trasferito immediatamente nella cappa a flusso laminare, dove il drive può essere aperto in totale sicurezza, grazie all’ambiente privo di particolato che viene creato.

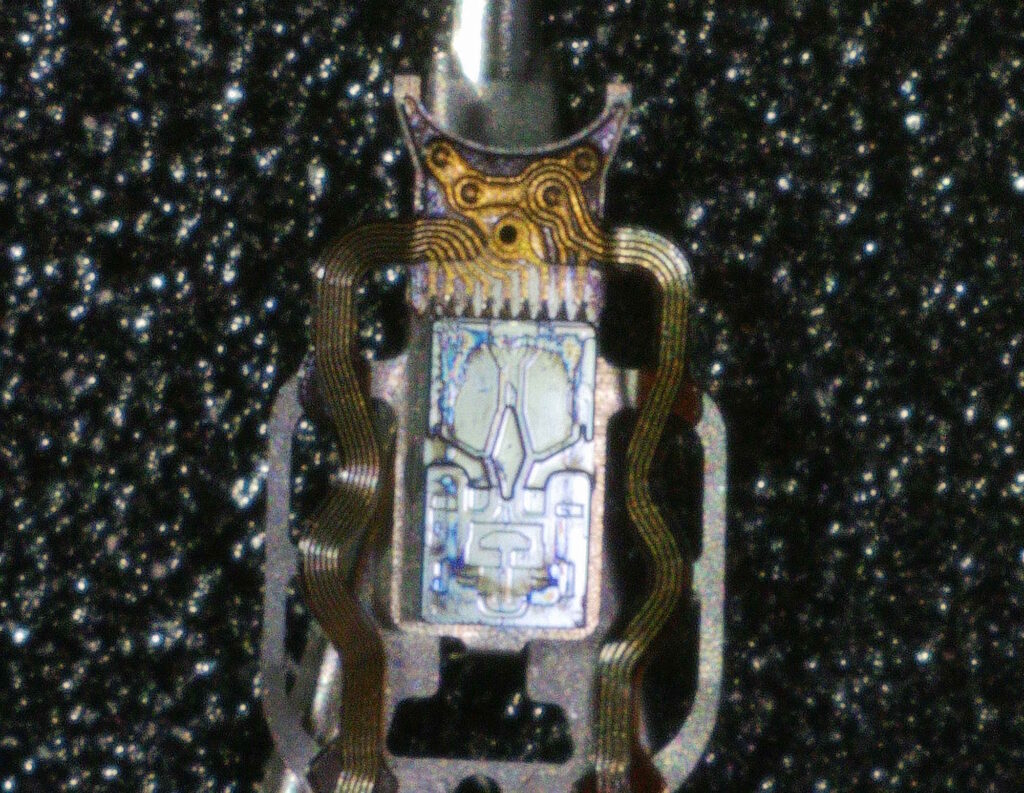

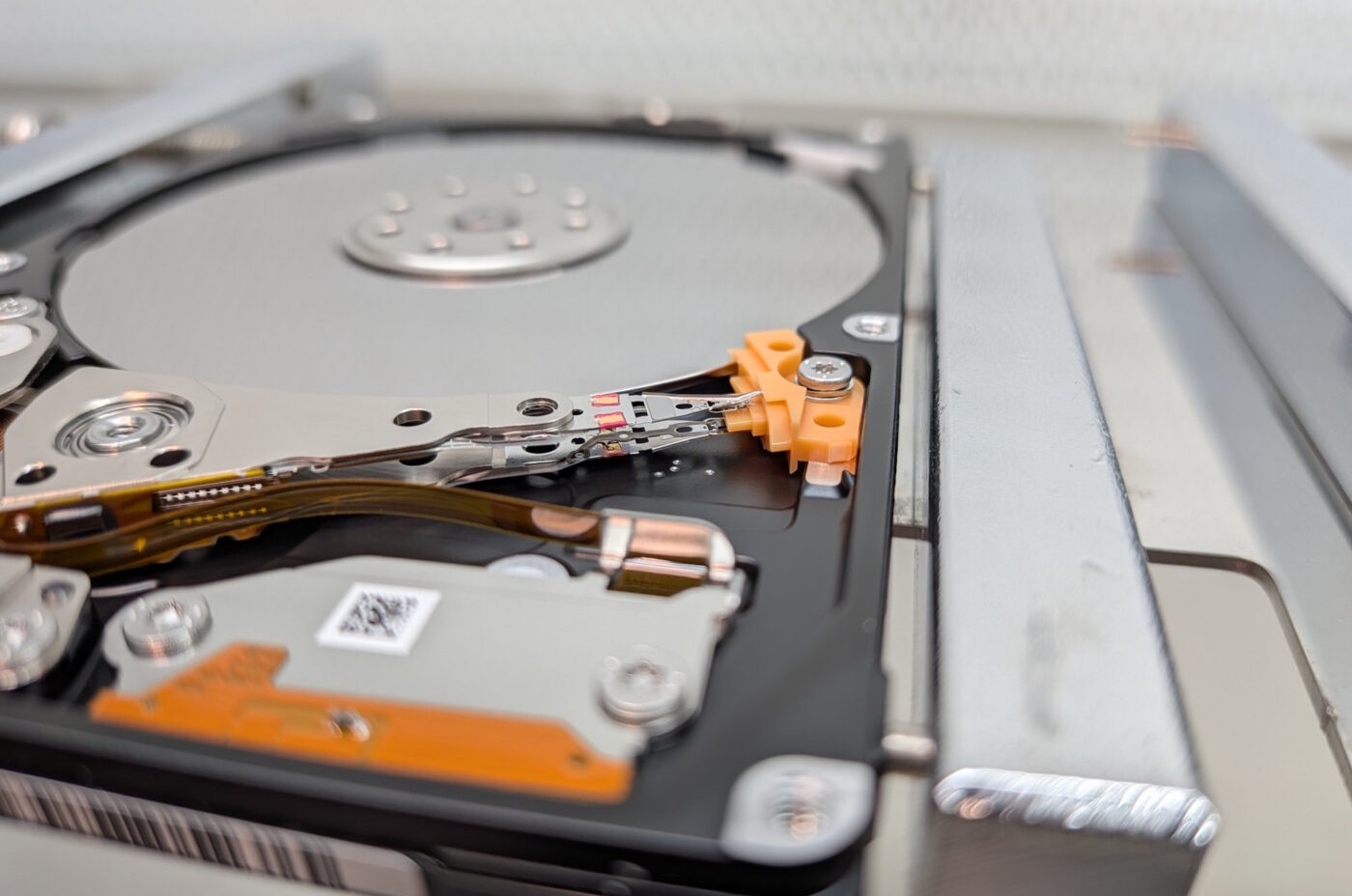

È stata condotta un’accurata ispezione visiva del piatto magnetico e del blocco testine (HSA) utilizzando illuminazione radente monocromatica (luce verde) e microscopio.
Esito sulle testine: l’analisi al microscopio non ha rilevato anomalie. Le testine apparivano pulite, prive di deformazioni macroscopiche o segni di usura da contatto.
Esito sul piatto: le superfici del piatto si presentavano visivamente integre, prive di graffi, irregolarità o contaminazione da polveri.
Ad un’osservazione standard, il disco sembrava perfettamente sano. Eppure, il comportamento dello stesso durante la diagnosi racconta una situazione tutt’altro che ottimale.
Preparazione del disco

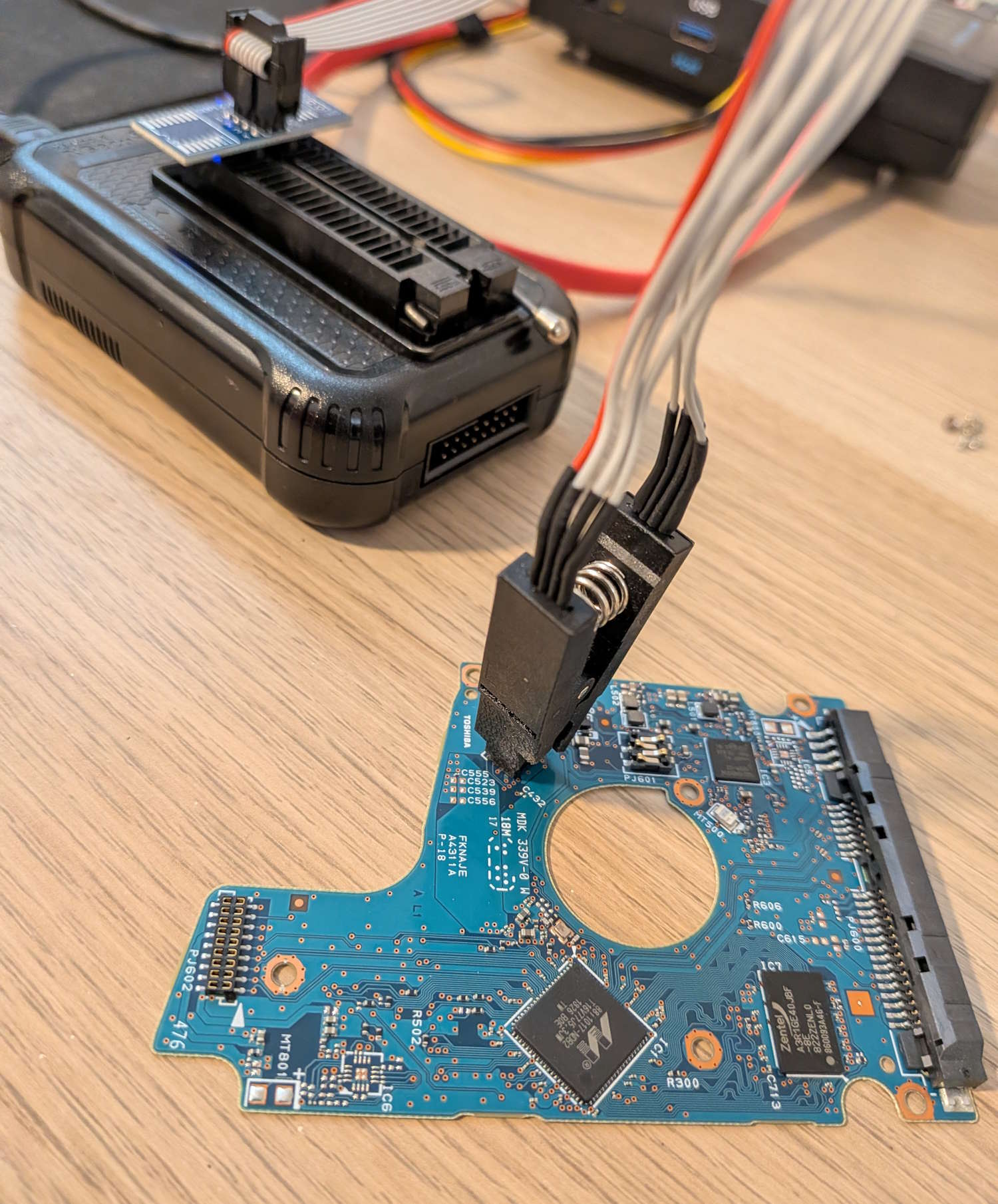

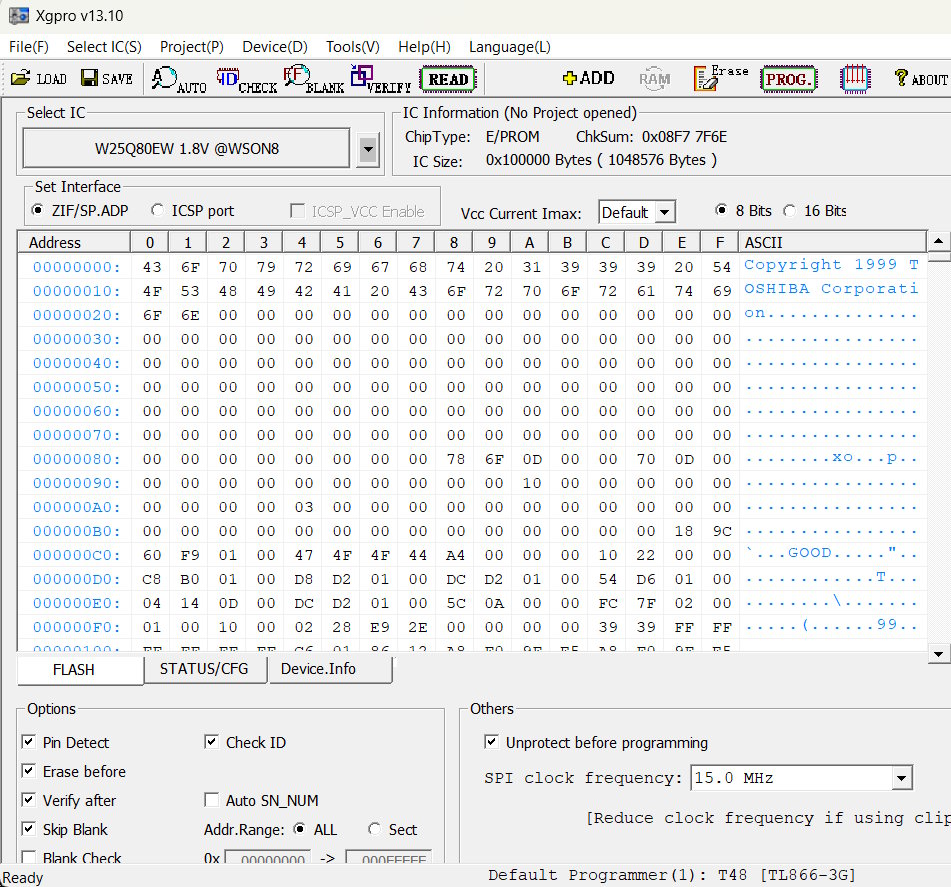

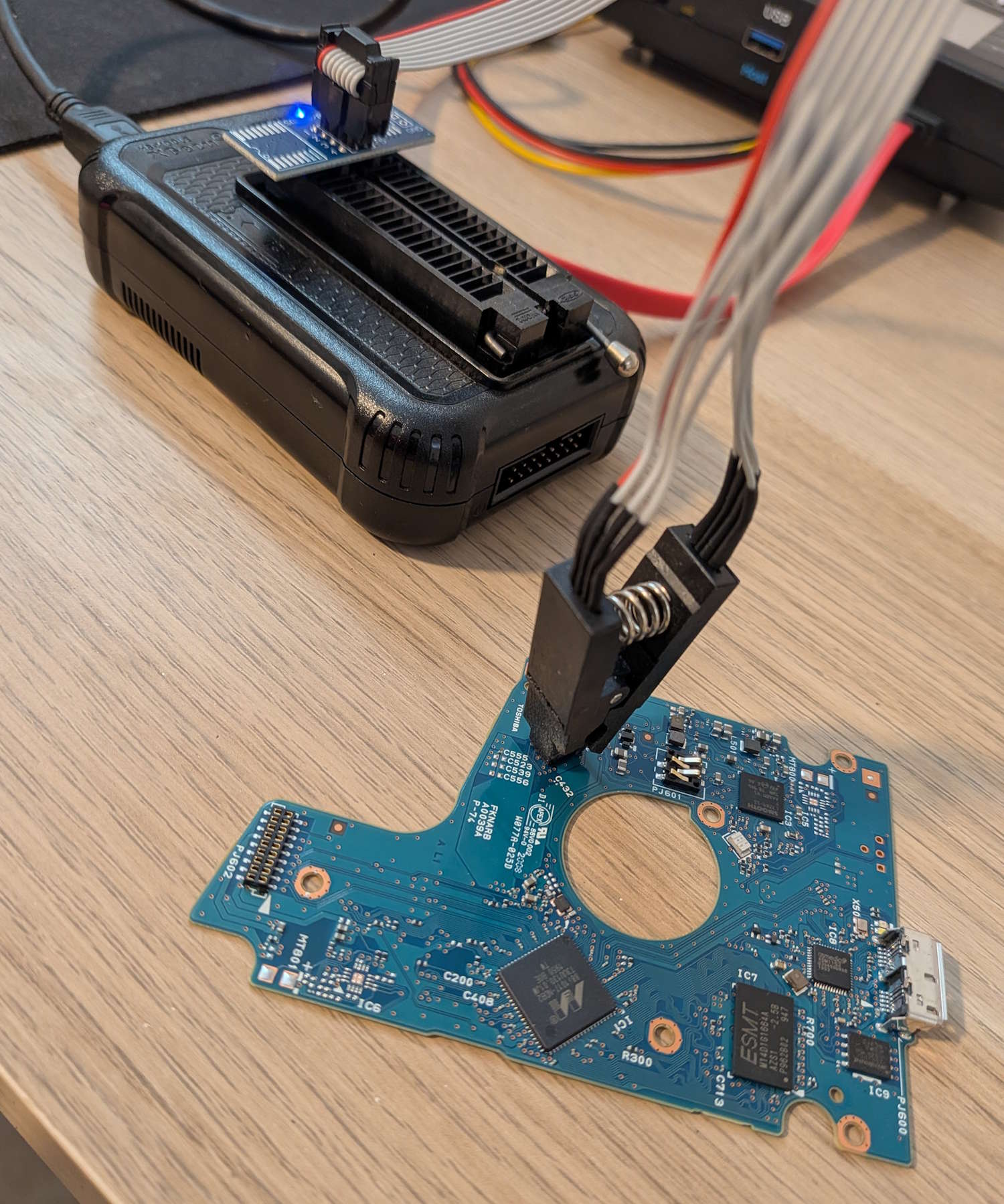

Prima di collegare il disco alla strumentazione, abbiamo letto la ROM del PCB USB originale (mod. G0039A) con un programmatore EEPROM e l’abbiamo trasferita su un PCB SATA compatibile (mod. G4311A).
Il disco è stato successivamente collegato al PC-3000 Portable Pro, venendo correttamente riconosciuto. È stato effettuato il backup della Service Area (SA) ma, immediatamente dopo aver tentato l’accesso alla struttura dei files, il disco ha iniziato a emettere un forte e ripetuto “clicking”. Questo suono inconfondibile segnalava che le testine non riuscivano a leggere le tracce dati: si posizionavano, fallivano la lettura e ripetevano continuamente i tentativi di accesso. Da notare che dopo questo evento non si riusciva a leggere nulla, né tantomeno creare una heads map per un’eventuale clonazione successiva, in quanto la tech.key non si poteva dedurre e di conseguenza non c’era accesso al firmware per alcuna operazione avanzata.
Nonostante l’ispezione visiva negativa, il comportamento appena osservato era compatibile con un problema fisico a livello dell’interfaccia testina-disco (HDI – Head Disk Interface). Ma perchè un danno così grave risulta invisibile al microscopio?
Occhio non vede, cuore non duole: vallo a spiegare alla fisica!
La risposta risiede nella fisica estrema dell’HDI. I dischi moderni ad alta densità come il Toshiba MQ04 utilizzano testine che volano a una distanza dalla superficie del piatto tipicamente nell’ordine di pochi nanometri.
Quando un disco subisce un urto da spento, l’energia dell’impatto può provocare uno spostamento inerziale del gruppo HSA i cui slider potrebbero impattare sui piatti (head slap) o micro-alterazioni meccaniche come un impercettibile disallineamento dello stesso slider rispetto alla sua posizione nominale che, alla successiva accensione, possono determinare contatti transitori tra testine e superficie del disco. Tali eventi possono generare alterazioni topografiche dell’ordine di pochi nanometri o di poche decine di nanometri.
Lo stesso urto può inoltre interessare il substrato in vetro del piatto: pur senza provocarne la frattura macroscopica, lo shock può innescare o propagare microcricche e danni subsuperficiali, alterando localmente la topografia della superficie a una scala non apprezzabile mediante la normale ispezione ottica.
Queste micro-alterazioni hanno due singolari “proprietà”:
- sono sufficienti a compromettere il margine operativo dell’interfaccia testina-disco, destabilizzando il cuscino d’aria (air bearing) e aumentando la probabilità di contatti intermittenti, data la distanza di volo estremamente ridotta.
- sono però invisibili all’ispezione ottica standard, poiché inferiori al limite di diffrazione della luce visibile, che si attesta intorno ai 200-250 nanometri per la luce verde (Principio di Abbe).
Nota importante sulla strumentazione: anche stereomicroscopi professionali impiegati nei laboratori di recupero dati condividono questo limite fondamentale: la loro risoluzione è vincolata dalla diffrazione della luce visibile. Pur essendo strumenti indispensabili per individuare graffi macroscopici, contaminazioni e danni evidenti alle testine, non possono rilevare alterazioni topografiche dell’ordine di pochi nanometri.
La conferma diretta di tali micro-alterazioni richiederebbe tecniche di analisi dei materiali avanzate, come la microscopia a forza atomica (AFM) o la microscopia elettronica a scansione (SEM). Tali strumenti sono normalmente impiegati per analisi di ricerca, sviluppo e failure analysis dei materiali, non all’interno di un laboratorio per il recupero dei dati.
Il tecnico deve quindi basarsi sull’analisi indiretta del comportamento del supporto: la mappatura degli errori di lettura, la disattivazione selettiva delle testine per isolare quelle compromesse, il comportamento durante l’imaging e soprattutto, l’interpretazione del ciclo di clicking. Questo rumore non è casuale: è la conseguenza dei ripetuti tentativi del sistema di completare una lettura che fallisce. La testina raggiunge la posizione richiesta, non riesce ad acquisire correttamente il segnale, viene riposizionata e il ciclo ricomincia. Quando questo comportamento si ripete sistematicamente in una o più zone specifiche del disco, rappresenta un forte indizio di un’anomalia fisica nell’HDI, anche in assenza di un danno visibile agli strumenti ottici.
In sintesi: il danno era fisico e critico, ma i limiti degli strumenti impiegati non ci permettevano di vederlo.
Preparazione del recupero: operiamo!

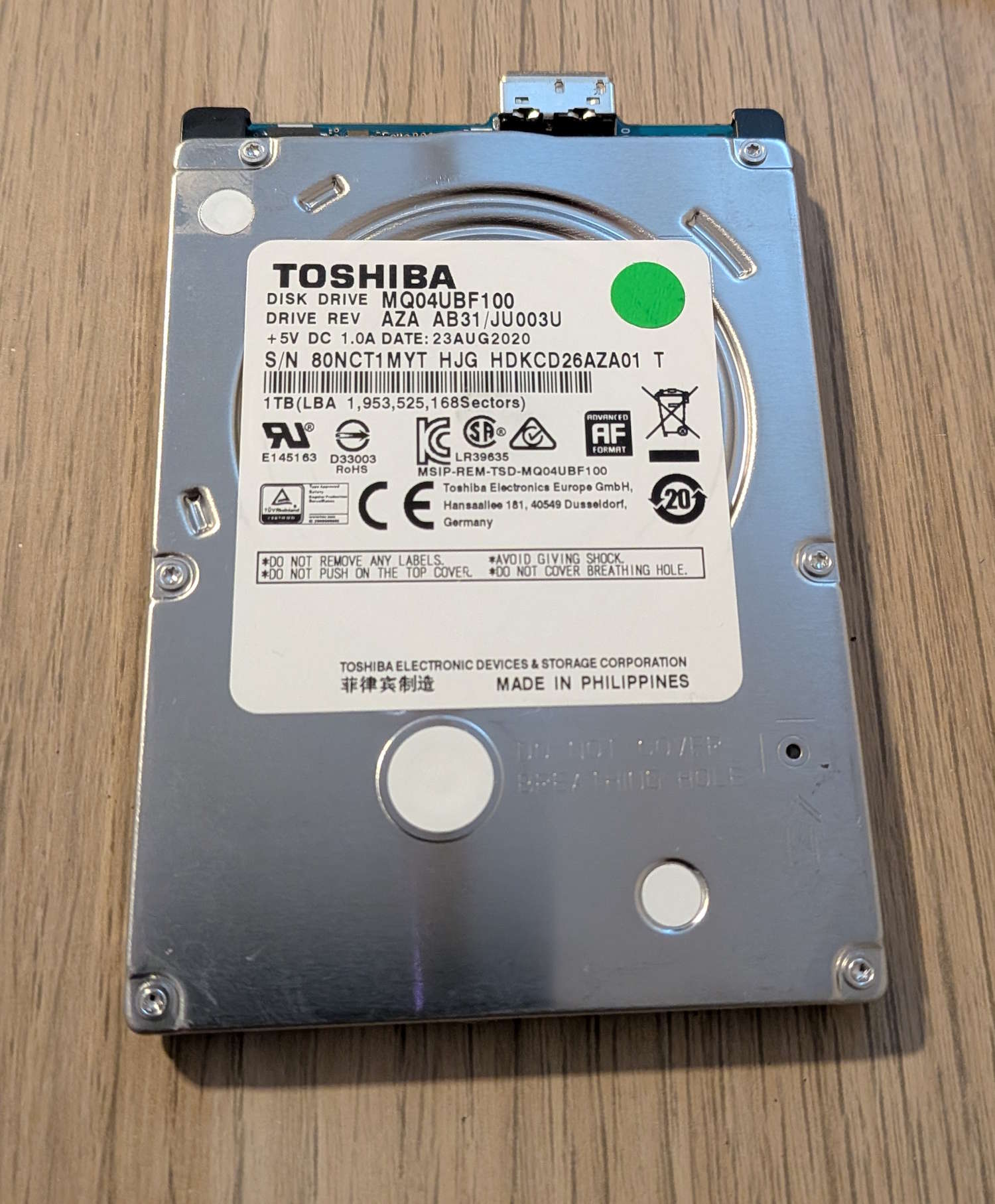

Consapevoli della fragilità del supporto e della natura “subdola” del danno, si è proceduto con la sostituzione del blocco testine, ormai compromesso. Abbiamo selezionato un donatore rispettando i criteri di compatibilità: stesso modello (gli MQ01 sono incompatibili), data di produzione e versione firmware il più vicini possibile al disco paziente. Tuttavia, va menzionato che questa specifica piattaforma (MQ04) si è rivelata sorprendentemente “flessibile” e meno esigente sui parametri di matching rispetto ad altre.
L’acquisizione dei dati è stata avviata in modalità WP (Write-Protected). Il disco ha risposto positivamente, riconoscendo le testine e permettendoci di creare la heads map, per poi procedere all’imaging della UA (User Area). La velocità di lettura era intorno ai 10 MB/s, decisamente lontana dalle prestazioni teoriche dell’interfaccia SATA, ma comunque sufficiente per il salvataggio dei dati.

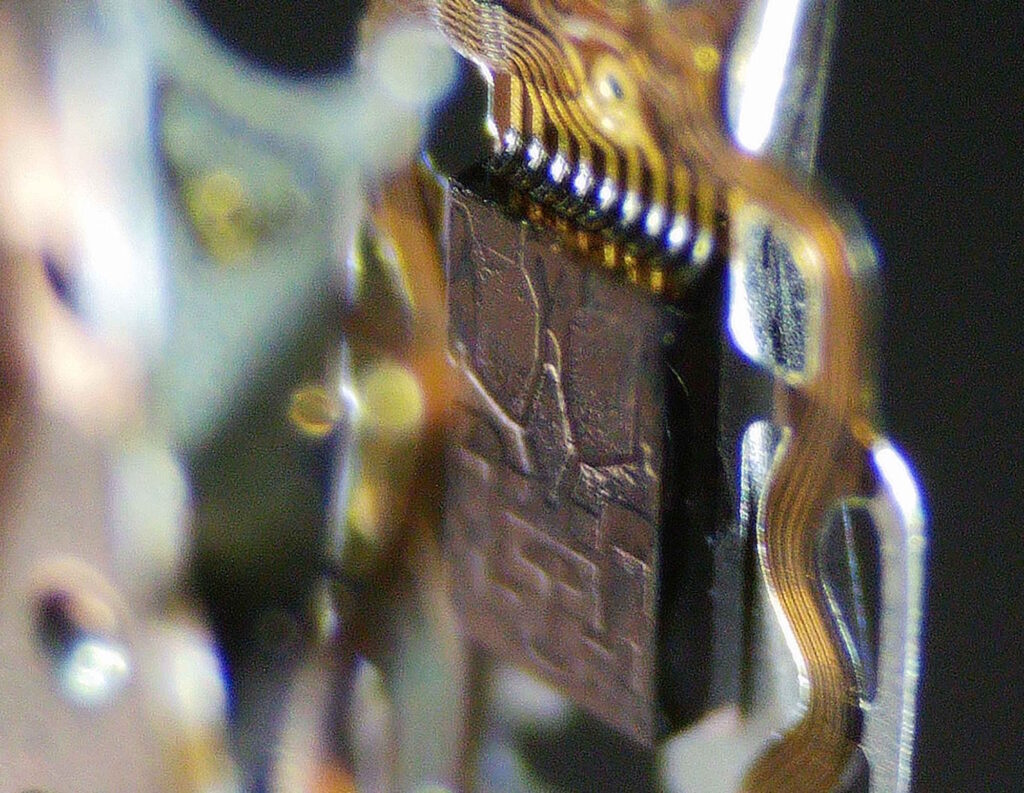

Al raggiungimento della soglia di circa 240 GB di dati salvati, è successo qualcosa che nessun tecnico del recupero dati vorrebbe vedere: le testine hanno iniziato a mostrare instabilità, fino a riprodurre l’inconfondibile clicking e smettere di leggere. È altamente plausibile che siano passate sopra una zona del disco caratterizzata da micro-alterazioni, provocando il danneggiamento irreversibile degli slider. Smontando nuovamente il disco nella cappa a flusso laminare ed estraendo il blocco testine del donatore, l’osservazione al microscopio ha messo in evidenza la presenza di alterazioni termomeccaniche dell’ABS in entrambe le testine H0 e H1, mentre le due facce del piatto non mostravano nessun segno di usura o particolato, risultando pulito al classico controllo ottico.
Considerazioni: fisica e usura (niente strozzini!)
Come abbiamo visto finora, micro-alterazioni superficiali o subsuperficiali invisibili alla strumentazione ottica possono essere sufficienti a destabilizzare il delicatissimo equilibrio dell’HDI.
È come se le testine planassero su una superficie simile alla “carta vetrata”, ma su scala nanometrica: asperità invisibili all’osservazione ottica, ma sufficientemente grandi rispetto alla distanza di volo della testina da provocare fenomeni di usura, abrasione progressiva e shock termico, fino alla completa compromissione della capacità di lettura e scrittura.
Non solo: il materiale abraso si deposita sulla superficie del piatto e si disperde all’interno della camera del disco, contribuendo ad un ulteriore ciclo di abrasione per i già martoriati piatti e testine. Tutto questo avviene mentre i piatti ruotano a 5.400 giri al minuto (RPM): a tali velocità, ogni micro-particella diventa un proiettile e ogni contatto un evento catastrofico.
Detta in soldoni, gli slider sono stati letteralmente cucinati.
Nota finale: tecnica vs. economia – Si può tentare di interrompere questo ciclo pulendo accuratamente i piatti e installando nuove testine da dischi donatori, ripetendo il processo più volte. La pulizia ovviamente non ripara i danni fisici presenti, ma elimina solo il particolato depositato. Tuttavia, questa strada trasforma il recupero in una procedura ad altissimo rischio e costo, il cui rapporto tra investimento e probabilità di successo deve essere valutato in funzione dell’importanza dei dati contenuti nel supporto.
Risultato finale

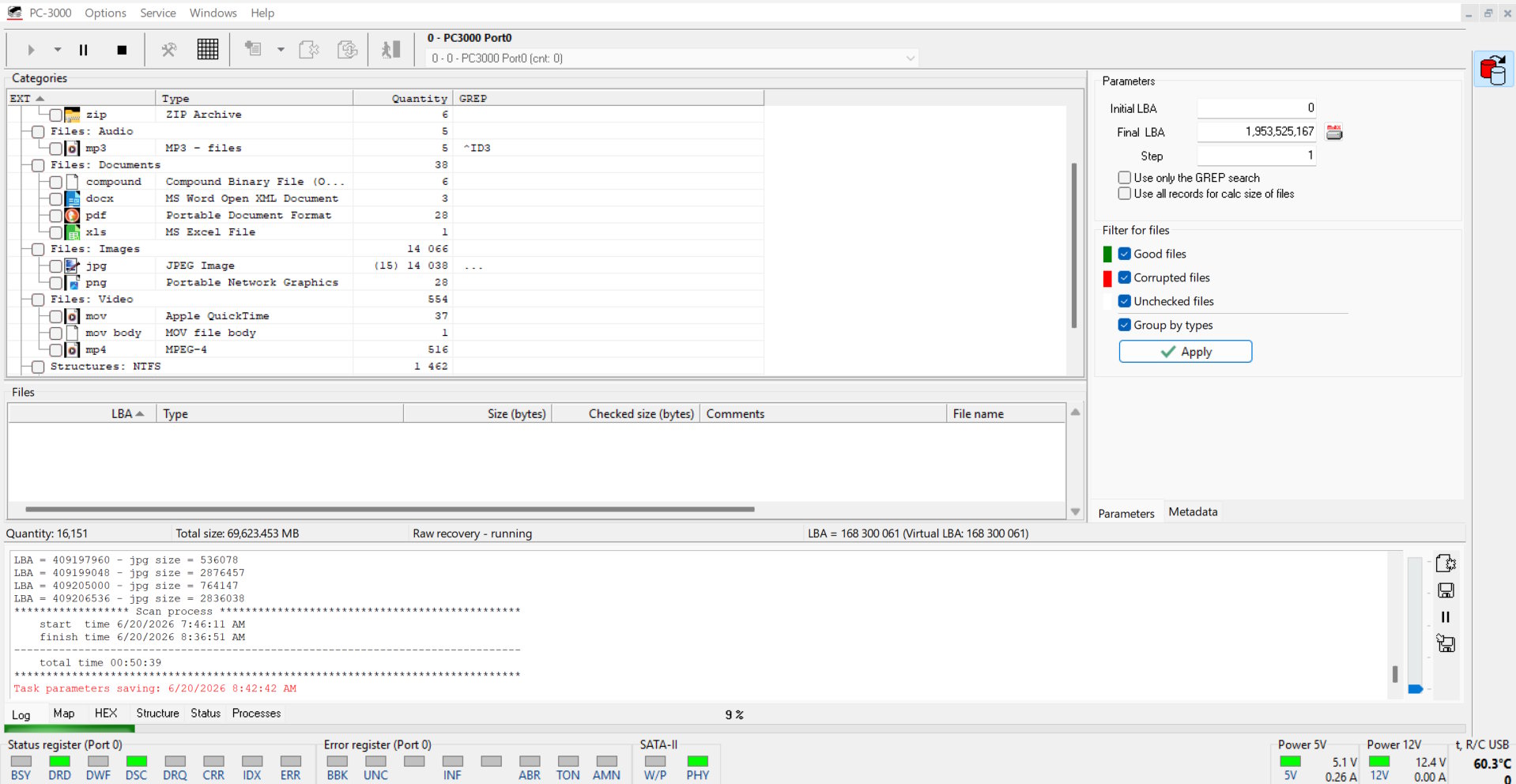

È stato effettuato un recupero sulla porzione di disco clonato, estraendo i dati grezzi (Raw Carving).
Nonostante il danno fisico invisibile, l’intervento ha permesso di salvare una quantità significativa di dati:
Dati recuperati: circa 240 GB di UA acquisita.
File estratti: Oltre 51.000 file identificati tramite file carving e analisi delle firme dei formati.
File integri: Circa 38.000 file (documenti, immagini, video) recuperati con contenuto integro e correttamente utilizzabile. I restanti file erano duplicati, identificati tramite Krokiet e verifica degli hash con BLAKE3, oppure file con header corrotto o assente, con dimensioni variabili da pochi MB a centinaia di MB. Questi file sono stati spostati quindi in un’altra cartella.
Struttura: A causa dell’impossibilità di leggere le strutture logiche NTFS, i file sono stati recuperati senza la struttura originale delle cartelle e con nomi generici, ma pienamente utilizzabili.
Conclusioni
Il recupero parziale ottenuto (38.000 file utili) dimostra l’importanza di un intervento mirato, dettato dalle condizioni critiche del disco: avviare l’acquisizione direttamente sulla User Area ha permesso di bypassare lo spazio vuoto e i settori potenzialmente inutili, evitando di stressare ulteriormente il supporto con una clonazione completa. Una strategia resa possibile grazie all’uso di strumentazione avanzata come il PC-3000 Portable Pro, unita alla consapevolezza che, a volte, il nemico più grande è ciò che non possiamo vedere.
Se il vostro disco ha subito urti o cadute, il consiglio migliore è spegnerlo immediatamente e non tentare riaccensioni o riparazioni “fai-da-te”: ogni tentativo di “rianimarlo” riduce drasticamente le possibilità di recupero. In questi casi, una diagnosi professionale tempestiva è l’unica via per salvare i dati.
